Du siehst es jeden Tag.
Das kleine Display im Kühlmöbel.
Zwei Tasten.
Ein Temperaturwert.
Und trotzdem entscheidet genau dieses Bauteil darüber, ob eine Kühlanlage perfekt läuft oder permanent Probleme macht.
Der Kühlstellenregler ist das eigentliche Gehirn jeder gewerblichen Kälteanlage.
Nicht der Verdichter.
Nicht das Expansionsventil.
Nicht die gesamte Maschine.
Der Regler.
Inhaltsverzeichnis
Moderne Geräte wie die Regler von LAE ELECTRONIC übernehmen heute Aufgaben, die früher mehrere Steuerungen gleichzeitig erledigen mussten:
- Temperatur überwachen
- Verdichter steuern
- Abtauungen organisieren
- Alarme auslösen
- Energieverbrauch optimieren
Viele Serviceeinsätze entstehen nicht wegen einer defekten Anlage, sondern weil der Regler falsch verstanden oder falsch parametriert wurde.
Typische Aussagen kennst du wahrscheinlich:
Die Kühlung erreicht die Temperatur nicht.
Der Verdichter läuft ständig.
Das Kühlmöbel vereist immer wieder.
Und genau hier kommt der Kühlstellenregler ins Spiel.
In diesem Artikel lernst du Schritt für Schritt:
- wie ein Kühlstellenregler technisch arbeitet
- welche Rolle Temperaturfühler und Parameter spielen
- warum eine Abtauung ohne Regler nicht funktionieren würde
- wie LAE ELECTRONIC Regler im Hintergrund Entscheidungen treffen
- warum der Regler oft wichtiger ist als die eigentliche Kältemaschine
1.
Was ist ein Kühlstellenregler?
Ein Kühlstellenregler ist eine elektronische Steuerung, die eine einzelne Kühlstelle automatisch auf einer definierten Temperatur hält.
Eine Kühlstelle kann sein:
- ein Kühlmöbel im Supermarkt
- eine Kühlzelle
- ein Tiefkühlschrank
- ein Schnellkühler
- eine gewerbliche Kühlanlage
Der Regler übernimmt dabei eine zentrale Aufgabe:
Er entscheidet permanent, ob gekühlt werden muss oder nicht.
Man kann sich das wie einen technischen Entscheider vorstellen, der jede Sekunde drei Fragen beantwortet:
- Wie warm ist es aktuell
- Welche Temperatur soll erreicht werden
- Welche Aktion ist jetzt notwendig
Damit entsteht ein geschlossener Regelkreis.
Der Regler misst die Temperatur über einen Fühler. Er vergleicht den Messwert mit dem eingestellten Sollwert. Anschließend schaltet er den Verdichter oder ein Magnetventil ein oder aus.
Genau dieses Prinzip nennt man Temperaturregelung.
- Wie warm ist es aktuell
- Welche Temperatur soll erreicht werden
- Welche Aktion ist jetzt notwendig
2.

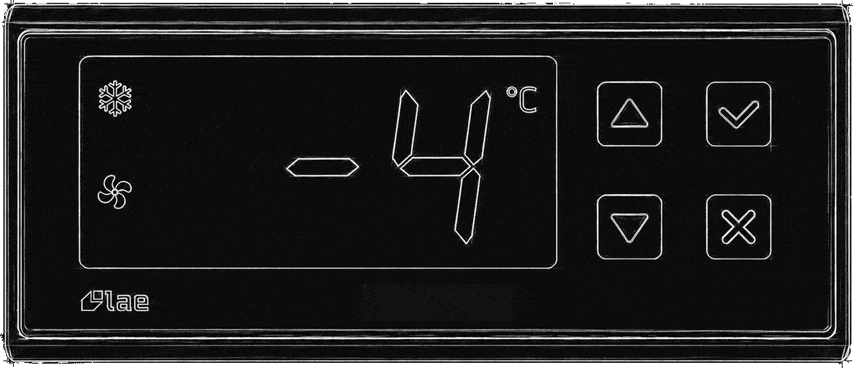

Unterschied zwischen Thermostat und Kühlstellenregler
Viele verwechseln einen Kühlstellenregler mit einem einfachen Thermostat.
Ein Thermostat kann nur schalten.
Temperatur zu hoch → Einschalten.
Temperatur erreicht → Ausschalten.
Ein moderner LAE ELECTRONIC Regler macht deutlich mehr.
Er überwacht zusätzlich:
- Verdichterschutzzeiten
- Mindeststillstandzeiten
- Abtauzyklen
- Alarmgrenzen
- Fühlerüberwachung
- Energieoptimierung
Während ein Thermostat nur reagiert, denkt ein Kühlstellenregler voraus.
👉 Deshalb spricht man in der Kältetechnik auch vom Gehirn der Kühlstelle.
3.
Warum LAE ELECTRONIC Regler so verbreitet sind
LAE ELECTRONIC Regler sind in tausenden Kühlmöbeln und Kälteanlagen verbaut. Der Grund ist einfach.
Sie verbinden drei Dinge, die im Servicealltag entscheidend sind:
- robuste Elektronik
- klare Parametrierstruktur
- hohe Retrofitfähigkeit
Viele Anlagen laufen über Jahrzehnte. Der Regler bleibt dabei die Schnittstelle zwischen Monteur und Anlage.
Wer versteht, wie ein LAE Regler arbeitet, versteht automatisch einen Großteil moderner Kühlstellenregelungen.
4.
Die Grundaufgabe eines Kühlstellenreglers
Die Aufgabe eines Kühlstellenreglers klingt zunächst einfach:
Temperatur konstant halten.
In der Praxis ist das jedoch ein permanent laufender Entscheidungsprozess. Ein LAE ELECTRONIC Regler bewertet jede Sekunde Messwerte und trifft daraus eine technische Entscheidung.
Ein Kühlstellenregler arbeitet immer nach dem gleichen Grundprinzip:
Messen → Vergleichen → Reagieren
1. Temperatur messen
Alles beginnt mit dem Temperaturfühler.
Der Fühler sitzt meist:
- im Luftraum der Kühlstelle
- im Rückluftbereich
- am Verdampfer
- oder im Produktbereich
LAE Regler verwenden in der Regel NTC Temperaturfühler. Diese verändern ihren elektrischen Widerstand abhängig von der Temperatur.
Steigt die Temperatur, verändert sich der Widerstandswert.
Der Regler erkennt daraus die aktuelle Ist Temperatur.
Wichtig zu verstehen:
Der Regler sieht keine Kälteanlage.
Er sieht ausschließlich Messwerte.
Für ihn existiert nur eine Zahl.
2. Sollwert vergleichen
Warum startet der Verdichter manchmal nicht?
Im nächsten Schritt vergleicht der Regler zwei Werte:
Ist Temperatur
Soll Temperatur
Beispiel:
Sollwert: 4 Grad
Gemessene Temperatur: 6 Grad
Der Regler erkennt eine Abweichung.
Jetzt entscheidet die eingestellte Regelstrategie, wie reagiert wird.
Hier kommt ein entscheidender Begriff ins Spiel:
👉 Hysterese
Ein häufiger Servicefall:
Grund:
👉 Mindeststillstandszeit aktiv.
Der Regler schützt den Verdichter vor mechanischer Überlastung.
Typische Funktionen:
• Einschaltverzögerung
• Mindestlaufzeit
• Stillstandszeit
• Pump-Down-Logik
3. Die Hysterese entscheidet über das Schalten
Die Hysterese definiert den Temperaturbereich, in dem nicht geschaltet wird.
Warum ist das wichtig?
Ohne Hysterese würde der Verdichter im Sekundentakt ein und ausschalten.
Beispiel:
Sollwert 4 Grad
Hysterese 2 Kelvin
Der Regler arbeitet dann so:
Verdichter EIN bei 6 Grad
Verdichter AUS bei 4 Grad
Zwischen diesen Punkten passiert bewusst nichts.
Das schützt:
- den Verdichter
- die elektrische Anlage
- die Lebensdauer der gesamten Kühlstelle
LAE ELECTRONIC Regler besitzen dafür integrierte Schutzlogiken, die zusätzlich Mindestlaufzeiten und Stillstandzeiten überwachen.
4. Verbraucher schalten
Sobald eine Kühlanforderung erkannt wird, aktiviert der Regler einen Ausgang.
Je nach Anlage kann das sein:
- Verdichter direkt
- Magnetventil
- Pumpenrelais
- Lüftersteuerung
Der Regler selbst erzeugt keine Kälte.
Er entscheidet nur, wann Kälte erzeugt werden soll.
Das ist der wichtigste Denkwechsel:
Die Maschine kühlt.
Der Regler entscheidet
5. Der Regelkreis läuft permanent
Dieser Ablauf wiederholt sich dauerhaft:
Temperatur messen
Sollwert vergleichen
Schaltentscheidung treffen
Temperatur erneut prüfen
Das nennt man einen geschlossenen Regelkreis.
Ein moderner LAE ELECTRONIC Kühlstellenregler durchläuft diesen Prozess tausende Male pro Stunde.
Deshalb reagieren Anlagen stabil, ohne dass der Bediener ständig eingreifen muss.
Praxisbeobachtung aus dem Service
Viele vermeintliche Anlagenprobleme entstehen, wenn dieser Regelkreis gestört wird.
Typische Ursachen:
- falsch platzierter Temperaturfühler
- zu kleine Hysterese
- falscher Sollwert
- ungeeignete Abtauparameter
Die Anlage arbeitet dann exakt so, wie der Regler es vorgibt. Nur eben mit falschen Voraussetzungen.
5.
Die wichtigsten Komponenten im Kühlstellenregler
Ein Kühlstellenregler wirkt von außen unscheinbar. Ein Display, zwei oder drei Tasten, ein Temperaturwert.
Im Inneren arbeitet jedoch eine komplette Steuerungseinheit, die mehrere technische Funktionen gleichzeitig verarbeitet.
Wenn du verstehst, aus welchen Bausteinen ein LAE ELECTRONIC Regler besteht, verstehst du automatisch fast jede Kühlstellenregelung am Markt.
1. Temperaturfühler
Der Temperaturfühler ist das wichtigste Sinnesorgan des Reglers.
Ohne Fühler kann der Regler keine Entscheidung treffen.
In der Praxis kommen meist NTC Fühler zum Einsatz. Diese verändern ihren elektrischen Widerstand abhängig von der Temperatur.
Typische Fühlerpositionen:
- Luftraumfühler für Regeltemperatur
- Verdampferfühler für Abtauende
- Produktsensor bei sensiblen Anwendungen
Ein häufiger Servicefehler ist nicht der Regler selbst, sondern die falsche Fühlerposition.
Der Regler regelt immer exakt die Temperatur, die der Fühler misst.
Nicht die Temperatur, die du erwartest.
2. Mikroprozessor und Steuerlogik
Das eigentliche Gehirn des LAE ELECTRONIC Reglers ist der Mikroprozessor.
Hier laufen alle Berechnungen zusammen:
- Temperaturauswertung
- Sollwertvergleich
- Zeitüberwachung
- Abtaulogik
- Alarmüberwachung
Der Prozessor entscheidet permanent:
- Muss gekühlt werden
- Muss abgetaut werden
- Liegt ein Fehler vor
Diese Entscheidungen erfolgen automatisch nach den eingestellten Parametern.
3. Relaisausgänge
Der Regler selbst erzeugt keine Leistung.
Er schaltet Verbraucher über Relaiskontakte.
Typische Ausgänge eines LAE Reglers:
- Verdichterausgang
- Abtauheizung
- Lüftersteuerung
- Alarmkontakt
- Licht oder Zusatzfunktionen
Das Relais ist die Schnittstelle zwischen Elektronik und Kälteanlage.
4. Display und Bedieneinheit
Das Display dient nicht nur zur Temperaturanzeige.
Es ist die Kommunikationsschnittstelle zwischen Mensch und Anlage.
Hier werden angezeigt:
- aktuelle Temperatur
- Betriebszustand
- Abtauung aktiv
- Alarmmeldungen
- Parameterwerte
LAE ELECTRONIC Regler sind bewusst so aufgebaut, dass Servicetechniker schnell Parameter ändern können, ohne externe Software zu benötigen.
Das ist einer der Gründe, warum sie im Servicealltag so verbreitet sind.
5. Parameter Speicher
Alle Einstellungen werden im internen Speicher abgelegt.
Dazu gehören:
- Solltemperatur
- Hysterese
- Abtauintervalle
- Verdichterschutzzeiten
- Alarmgrenzen
Diese Parameter definieren das Verhalten der gesamten Kühlanlage.
Man kann sagen:
Die Mechanik bestimmt die Leistung.
Die Parameter bestimmen das Verhalten.
6. Ein und Ausgänge für externe Signale
Moderne LAE ELECTRONIC Regler können zusätzliche Informationen verarbeiten:
- Türkontakt
- externer Alarm
- Nachtbetrieb
- Fernabschaltung
- übergeordnete Steuerung
Dadurch wird der Kühlstellenregler Teil eines größeren Systems.
Der Regler arbeitet also nicht isoliert, sondern eingebettet in die gesamte Anlagenlogik.
Warum dieses Verständnis entscheidend ist
Viele tauschen im Service zuerst Komponenten.
Verdichter. Ventile. Elektrik.
Dabei steuert der Regler das gesamte Zusammenspiel.
Wer die internen Funktionen versteht, erkennt Fehler oft innerhalb weniger Minuten.
6.
So steuert der Kühlstellenregler den Verdichter
Der Verdichter ist das teuerste und gleichzeitig empfindlichste Bauteil einer Kälteanlage.
Genau deshalb überlässt man seine Steuerung nicht dem Zufall.
Ein LAE ELECTRONIC Kühlstellenregler übernimmt die komplette Verdichterlogik und sorgt dafür, dass der Kompressor nicht nur kühlt, sondern dauerhaft überlebt.
Viele Monteure denken zunächst:
Temperatur zu hoch → Verdichter läuft.
Temperatur erreicht → Verdichter stoppt.
Einschaltpunkt und Ausschaltpunkt
Der Regler arbeitet nicht mit einer festen Temperatur, sondern mit einem Temperaturbereich.
Dieser Bereich entsteht aus Sollwert und Hysterese.
Beispiel:
Sollwert 4 Grad
Hysterese 2 Kelvin
Der Ablauf:
Temperatur steigt auf 6 Grad → Verdichter startet
Temperatur sinkt auf 4 Grad → Verdichter stoppt
Der Regler verhindert damit permanentes Ein und Ausschalten.
Das ist entscheidend für die Lebensdauer des Verdichters.
Mindeststillstandzeit
Nach dem Abschalten darf ein Verdichter nicht sofort wieder starten.
Warum?
Nachlaufender Druck im Kältekreislauf würde einen Neustart massiv belasten.
LAE ELECTRONIC Regler besitzen deshalb eine Mindeststillstandzeit.
Der Regler blockiert den Neustart, selbst wenn bereits Kühlbedarf besteht.
Typischer Effekt im Service:
Die Temperatur steigt.
Der Verdichter startet trotzdem nicht.
👉 Die Anlage ist nicht defekt. Der Regler schützt den Kompressor.
Mindestlaufzeit
Auch ein zu kurzes Einschalten ist problematisch.
Ein Verdichter benötigt eine gewisse Laufzeit, um stabil zu arbeiten.
Der Regler verhindert daher ein sofortiges Abschalten nach dem Start.
Das Ergebnis:
- weniger Schaltspiele
- stabilere Temperaturen
- längere Verdichterlebensdauer
Pump Down Betrieb
In vielen gewerblichen Anlagen steuert der Kühlstellenregler nicht direkt den Verdichter, sondern ein Magnetventil.
Der Ablauf:
- Regler erkennt Kühlbedarf
- Magnetventil öffnet
- Verdichter saugt Anlage leer
- Niederdruckpressostat stoppt Verdichter
Dieses Verfahren nennt man Pump Down.
LAE ELECTRONIC Regler sind genau für diese Betriebsart optimiert und koordinieren das Zusammenspiel zwischen Ventil und Anlage.
Verdichterschutz ist die eigentliche Hauptaufgabe
Er überwacht:
- Startfrequenz
- Laufzeiten
- Temperaturentwicklung
- Abtauzustände
- Betriebsunterbrechungen
Typischer Praxisfehler
Sehr häufig wird bei Temperaturproblemen zuerst die Kälteleistung hinterfragt.
In Wirklichkeit liegt die Ursache oft hier:
- Hysterese zu klein
- Stillstandzeit zu kurz
- falscher Sollwert
- falsche Fühlerposition
Der Regler macht exakt das, was eingestellt wurde.
Nicht das, was gewünscht war.
7.
Warum Abtauung ohne Kühlstellenregler nicht funktioniert
Jede Kühlanlage hat ein unsichtbares Problem.
Feuchtigkeit in der Luft.
Sobald warme Luft auf den kalten Verdampfer trifft, gefriert diese Feuchtigkeit. Es entsteht Eis.
Dieses Eis wirkt wie eine Isolationsschicht.
Die Folgen kennst du aus der Praxis:
- Luftstrom wird schlechter
- Kühlleistung sinkt
- Laufzeiten steigen
- Energieverbrauch wächst
- Verdichter läuft immer länger
Ohne regelmäßige Abtauung würde jede Kühlanlage früher oder später ausfallen.
Und genau hier übernimmt der Kühlstellenregler eine seiner wichtigsten Aufgaben
Warum Abtauung gesteuert werden muss
Abtauen bedeutet nicht einfach nur Heizung einschalten.
Der Regler muss mehrere Schritte exakt koordinieren:
- Kühlung stoppen
- Verdichter sichern
- Lüfter abschalten
- Abtauung starten
- Abtauende erkennen
- Abtropfzeit einhalten
- Kühlbetrieb wieder freigeben
Ohne diese Reihenfolge würde warme Luft in die Kühlstelle gelangen oder Wasser sofort wieder gefrieren.
LAE ELECTRONIC Regler steuern diesen Ablauf vollständig automatisch.
Zeitgesteuerte Abtauung
Die einfachste Methode ist die Zeitabtauung.
Der Regler startet die Abtauung in festen Intervallen.
Beispiel:
alle sechs Stunden Abtauung.
Vorteil:
- einfach
- zuverlässig
- gut für Standardanwendungen
Nachteil:
Die Anlage taut auch dann ab, wenn es eigentlich nicht notwendig wäre.
Elektrische Abtauung
Bei vielen Kühlmöbeln erfolgt die Abtauung elektrisch.
Der Regler schaltet:
- Abtauheizung EIN
- Verdichter AUS
- Lüfter AUS
Nach Beendigung folgt eine Abtropfphase, damit Schmelzwasser ablaufen kann.
Erst danach startet die Kühlung erneut.
Diese zeitliche Abstimmung übernimmt ausschließlich der Kühlstellenregler.
Heißgasabtauung
In größeren Anlagen erfolgt die Abtauung über heißes Kältemittelgas.
Hier wird es regelungstechnisch anspruchsvoll.
Der Regler koordiniert:
- Ventilstellungen
- Verdichterzustand
- Sicherheitszeiten
- Temperaturüberwachung
Fehlerhafte Parameter führen hier schnell zu massiven Anlagenproblemen.
Deshalb ist die richtige Einstellung des Reglers entscheidend.
Warum viele Vereisungsprobleme kein Kälteproblem sind
Ein häufiger Irrtum im Service:
Verdampfer vereist → Anlage zu schwach.
In der Realität liegt die Ursache oft im Regler:
- Abtauintervall falsch
- Abtauzeit zu kurz
- Abtauende falsch eingestellt
- Lüfter laufen während Abtauung weiter
Die Mechanik arbeitet korrekt. Die Regelstrategie nicht.
Die unsichtbare Leistung moderner LAE ELECTRONIC Regler
Ein moderner LAE Regler überwacht während der Abtauung gleichzeitig:
- maximale Abtauzeit
- Abtauende Temperatur
- Abtropfzeit
- Alarmzustände
- Neustartbedingungen
All das passiert ohne sichtbare Aktion für den Bediener.
Genau deshalb wird der Kühlstellenregler oft unterschätzt.
8.
Der Regelablauf
Schritt für Schritt am Praxisbeispiel
Bis jetzt kennst du die einzelnen Funktionen eines Kühlstellenreglers.
Jetzt schauen wir uns an, was tatsächlich im Hintergrund passiert, wenn eine Kühlstelle ganz normal arbeitet.
Stell dir ein typisches Kühlmöbel im Supermarkt vor, gesteuert durch einen LAE ELECTRONIC Regler.
Solltemperatur: 4 Grad.
Phase 1
Temperatur steigt
Durch Kundenbetrieb wird warme Luft eingetragen.
Die Temperatur im Möbel steigt langsam:
4,5 Grad
5 Grad
5,5 Grad
Der Temperaturfühler meldet kontinuierlich neue Messwerte an den Regler.
Der Regler beobachtet zunächst nur.
Noch passiert nichts.
Phase 2
Kühlanforderung entsteht
Sobald der Einschaltpunkt erreicht ist, zum Beispiel 6 Grad, erkennt der Regler:
Kühlbedarf vorhanden.
Jetzt prüft der LAE Regler mehrere Bedingungen gleichzeitig:
- Mindeststillstandzeit abgelaufen
- keine aktive Abtauung
- kein Alarmzustand
- Anlage freigegeben
Erst wenn alle Bedingungen erfüllt sind, erfolgt die Freigabe.
Der Verdichter oder das Magnetventil wird eingeschaltet.
Phase 3
Aktive Kühlung
Die Verdampfertemperatur sinkt.
Kalte Luft strömt durch das Kühlmöbel.
Der Regler überwacht nun dauerhaft:
- Temperaturentwicklung
- Laufzeit des Verdichters
- Stabilität der Regelung
Er greift nicht ständig ein. Er überwacht.
Das Ziel ist kein schnelles Abkühlen, sondern ein stabiler Betrieb.
Phase 4
Solltemperatur erreicht
Bei 4 Grad schaltet der Regler die Kühlung ab.
Jetzt beginnt eine wichtige Phase, die oft unterschätzt wird:
Die Nachlaufphase.
Die gespeicherte Kälte im Verdampfer wirkt weiter. Die Temperatur sinkt noch leicht nach.
Genau deshalb arbeitet der Regler mit Hysterese und nicht mit einer einzelnen Temperatur.
Phase 5
Ruhephase
Der Verdichter steht.
Der Regler misst weiter.
Diese Phase entscheidet über Energieeffizienz und Lebensdauer der Anlage.
Zu häufige Starts würden den Verdichter belasten. Zu lange Stillstände würden Temperaturabweichungen erzeugen.
Der Regler sucht ständig das optimale Gleichgewicht.
Phase 6
Automatische Abtauentscheidung
Nach einer bestimmten Betriebszeit oder abhängig von Fühlerwerten entscheidet der LAE ELECTRONIC Regler:
Abtauung notwendig.
Jetzt läuft automatisch der komplette Abtauablauf:
Kühlung stoppen
Lüfter abschalten
Abtauung starten
Abtauende überwachen
Abtropfzeit einhalten
Kühlbetrieb wieder freigeben
Der Bediener bemerkt davon meist nur ein Symbol im Display.
Phase 7
Neustart des Regelkreises
Nach der Abtauung beginnt der Prozess wieder von vorne.
Temperatur messen.
Vergleichen.
Entscheiden.
Schalten.
Dieser Zyklus läuft rund um die Uhr.
Ein moderner Kühlstellenregler trifft dabei tausende Entscheidungen pro Tag.
Warum dieses Verständnis im Service entscheidend ist
Wenn du weißt, in welcher Phase sich der Regelprozess gerade befindet, erkennst du Fehler sofort.
Viele vermeintliche Störungen sind nur normale Regelzustände:
Verdichter startet nicht → Stillstandzeit aktiv
Temperatur steigt kurz → Abtauphase
Lüfter stehen → Abtropfzeit
Der Regler arbeitet korrekt. Man muss nur wissen, was er gerade tut.
9.
Häufige Missverständnisse bei Kühlstellenreglern
Im Servicealltag werden Kühlstellenregler oft falsch beurteilt.
Der Grund ist einfach:
Der Regler arbeitet unsichtbar. Man sieht nur das Ergebnis, nicht die Entscheidung dahinter.
Viele Anlagen werden deshalb unnötig geöffnet, Bauteile getauscht oder Kältemittel verdächtigt, obwohl die Ursache ausschließlich in der Regelung liegt.
Hier sind die häufigsten Missverständnisse.
Die Anlage kühlt schlecht
Das ist wahrscheinlich der häufigste Satz im Service.
In vielen Fällen ist die Anlage technisch völlig in Ordnung.
Typische Ursachen im Regler:
- Sollwert zu hoch eingestellt
- Hysterese zu groß
- Temperaturfühler falsch positioniert
- Nachtbetrieb aktiv
Der Regler erfüllt exakt seine Aufgabe. Die Erwartung stimmt nur nicht mit der Einstellung überein.
Der Verdichter läuft ständig
Viele vermuten sofort:
Zu wenig Leistung.
Kältemittelmangel.
Verdichter defekt.
Sehr oft liegt die Ursache jedoch hier:
- Abtauung funktioniert nicht korrekt
- Verdampferfühler falsch montiert
- Abtauintervall zu lang
- Luftführung im Möbel gestört
Der Regler erkennt dauerhaft Kühlbedarf und reagiert logisch.
Er verursacht das Problem nicht. Er reagiert darauf.
Temperatur schwankt stark
Temperaturschwankungen werden häufig als Anlagenfehler interpretiert.
Tatsächlich sind sie oft eine direkte Folge der Reglereinstellungen.
Typische Gründe:
- Hysterese zu klein
- Fühler im Luftstrom
- Abtauparameter ungeeignet
- Türkontakt fehlt
Ein Kühlstellenregler regelt keine absolute Temperatur, sondern einen Temperaturbereich.
Das ist physikalisch notwendig.
Der Regler zeigt einen Alarm an, also ist er defekt
Ein Alarm bedeutet fast nie, dass der Regler kaputt ist.
Der Regler meldet lediglich, dass ein Grenzwert überschritten wurde.
Beispiele:
- Temperatur zu hoch
- Fühler unterbrochen
- Abtauzeit überschritten
- Tür zu lange offen
Der Regler ist in diesem Moment das Diagnosewerkzeug, nicht die Fehlerquelle.
Parameter werden unterschätzt
Ein häufiger Denkfehler:
Parameter sind nur Feinjustierung.
In Wirklichkeit definieren sie das komplette Anlagenverhalten.
Zwei identische Kühlanlagen können sich völlig unterschiedlich verhalten, nur aufgrund anderer Reglereinstellungen.
Deshalb gilt im Service:
Mechanik bestimmt die Leistung.
Parameter bestimmen das Verhalten.
Warum LAE ELECTRONIC Regler selten das eigentliche Problem sind
LAE Regler gelten im Markt als sehr robuste Steuerungen.
In der Praxis zeigt sich immer wieder:
Wenn ein Problem auftritt, liegt die Ursache meist außerhalb des Reglers.
Zum Beispiel:
- Sensorfehler
- Installationsfehler
- Luftführung
- falsche Parametrierung
Wer zuerst die Regelstrategie prüft, spart oft lange Fehlersuchen.
10.
Warum moderne LAE ELECTRONIC Regler heute mehr können als nur Temperatur regeln
Früher war ein Kühlstellenregler im Grunde ein elektronischer Thermostat.
Temperatur messen.
Verdichter schalten.
Fertig.
Moderne LAE ELECTRONIC Regler haben sich jedoch zu vollwertigen Anlagensteuerungen entwickelt.
Sie übernehmen heute Aufgaben, die direkten Einfluss auf Energieverbrauch, Betriebssicherheit und Lebensdauer einer gesamten Kälteanlage haben.
Energieeffizienz durch intelligente Regelung
Ein großer Teil des Energieverbrauchs entsteht nicht durch fehlende Leistung, sondern durch falsche Betriebszustände.
Moderne LAE Regler optimieren automatisch:
- Verdichterlaufzeiten
- Abtauhäufigkeit
- Lüfterbetrieb
- Temperaturstabilität
Eine sauber eingestellte Regelung kann den Energieverbrauch deutlich reduzieren, ohne dass an der Anlage selbst etwas verändert wird.
Der Regler entscheidet also nicht nur wann gekühlt wird, sondern auch wie effizient das passiert.
Optimiert für natürliche Kältemittel
Mit der zunehmenden Verbreitung von Propan Anlagen steigen die Anforderungen an die Regeltechnik.
Natürliche Kältemittel reagieren sensibler auf:
- häufige Starts
- falsche Temperaturführung
- ungünstige Abtauzyklen
LAE ELECTRONIC Regler sind speziell dafür ausgelegt, stabile Betriebsbedingungen zu schaffen.
Damit wird der Regler zu einem zentralen Baustein moderner energieeffizienter Anlagen.
Retrofit statt kompletter Umbau
Ein entscheidender Vorteil moderner LAE Regler ist ihre Retrofitfähigkeit.
Viele bestehende Kühlmöbel sind mechanisch noch vollkommen intakt. Lediglich die Regeltechnik ist veraltet.
Durch den Austausch des Reglers lassen sich oft erreichen:
- stabilere Temperaturen
- bessere Energieeffizienz
- höhere Betriebssicherheit
- Ersatzteilverfügbarkeit für viele Jahre
Der Regler wird damit zum Modernisierungselement einer bestehenden Anlage.
Diagnose und Serviceunterstützung
Ein moderner Kühlstellenregler ist gleichzeitig ein Diagnosesystem.
Er erkennt frühzeitig:
- Temperaturabweichungen
- Fühlerprobleme
- ungewöhnliche Laufzeiten
- Abtaufehler
Das reduziert Stillstandzeiten und erleichtert die Fehlersuche erheblich.
Der Regler liefert also nicht nur Steuerung, sondern auch Informationen.
Der eigentliche Perspektivwechsel
Viele betrachten den Kühlstellenregler als Zubehör der Anlage.
Technisch ist es genau umgekehrt.
Die Kälteanlage liefert Leistung.
Der Regler bestimmt, wie intelligent diese Leistung genutzt wird.
Wer den Regler versteht, versteht die Anlage.
11.
Fazit:
Der Kühlstellenregler ist das Gehirn der Kühlanlage
Ein Kühlstellenregler misst nicht einfach nur Temperatur.
Er bewertet permanent Betriebszustände, schützt den Verdichter, organisiert Abtauungen und sorgt für stabile Kühlbedingungen.
Moderne LAE ELECTRONIC Regler treffen dabei tausende Entscheidungen pro Tag völlig automatisch.
Deshalb entstehen viele Anlagenprobleme nicht durch fehlende Kälteleistung, sondern durch fehlendes Verständnis der Regelung.
Wenn du weißt, wie der Regler denkt, kannst du Anlagen schneller analysieren, Fehler sicherer erkennen und Einstellungen gezielt optimieren.
Und genau das unterscheidet Bediener von echten Anlagenverstehern.
